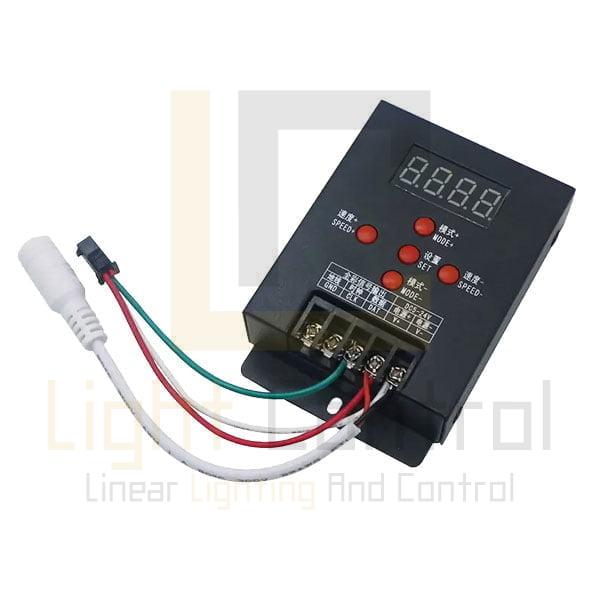

Le contrôleur LED numérique adopte l’unité de microcontrôleur avancée, il est utilisé pour contrôler une variété de bande LED IC et une chaîne de pixels LED, vous pouvez régler la luminosité, les choix de couleurs statiques et les différents changements dynamiques des effets d’éclairage, bien que ce contrôleur
Mini contrôleur IC LED, facile à installer et à utiliser
Tension de sortie: DC5-24V
Consommation électrique statique:<1W
Type de sortie: TTL / SPI
Quantité de contrôle IC: 512pcs
Température de travail: -20 à +60 degrés Celsius
Pour IC LED module string / IC LED strip etc.

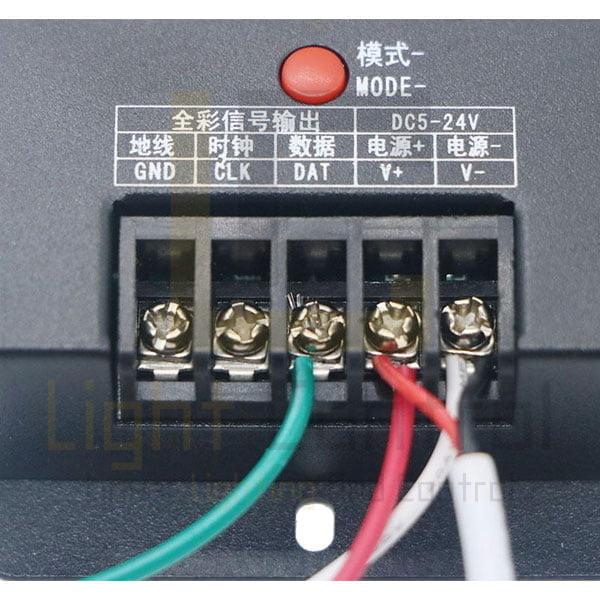

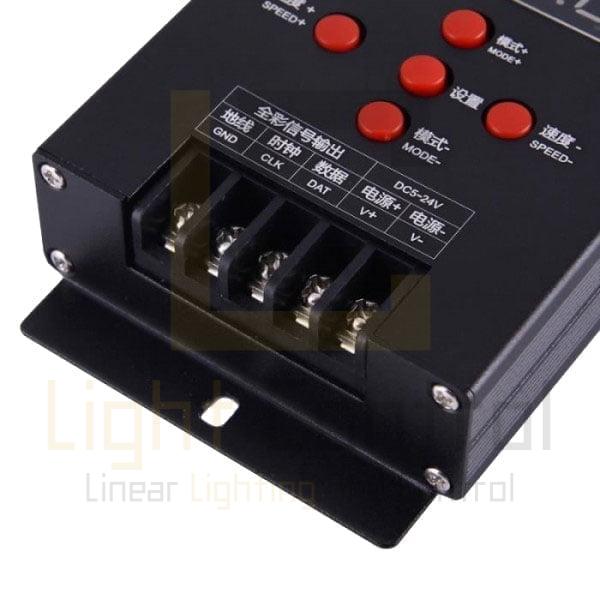

Instructions de connexion:
Connectez le fil de signal lumineux LED d’abord, généralement un fil IC (TM1803 / TM1804 / TM1809), connectez simplement DAT et GND, double fil IC (LPD6803, SM16716) connectez DAT, CLK et GND
Alimentation de commutation « Power + » DC12V positive, alimentation « Power + » DC12V négative

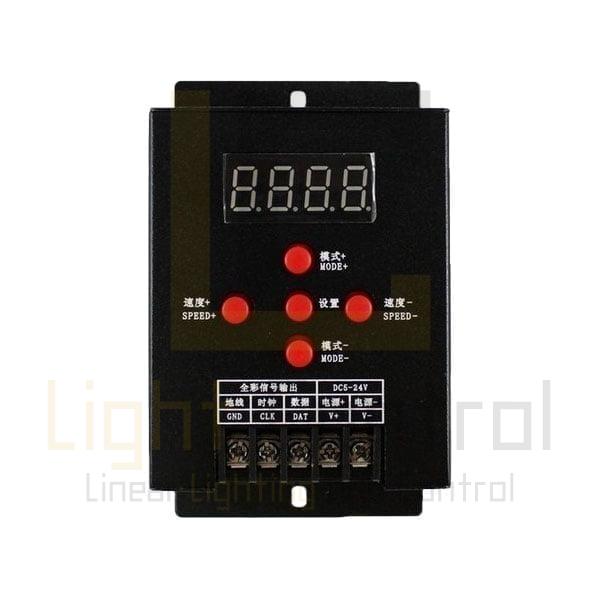

Affichage lorsque l’alimentation: P-001 P: représente le mode 001: représentent la valeur du mode, totalisent 36 modes
Instructions de réglage:
Appuyez sur le réglage dans l’état « Mode IC »: appuyez sur « mode + » ou « mode ». Vous pouvez sélectionner différents IC que le tube numérique du modèle IC peut afficher, capable d’être commandé modèle IC, LPD6803 LPD1109 LPD1882 LPD1886 P9813 SM16716 TM1803 TM1903 TM1829 WS2811 WS2801
Ensuite, appuyez de nouveau sur le réglage, réglez la quantité de CI: appuyez sur « mode + » ou « mode », ajoutez ou réduisez la quantité de CI, montre tube numérique: L-001, quantité maximale de CI: 512pcs
Appuyez de nouveau sur le réglage pour enregistrer les informations de configuration, l’interface retour à la sélection de mode: P-0xx
Mode de changement: appuyez directement sur « mode + » ou « mode », affichage de l’interface: la valeur correspondante de P-0XX augmentera ou diminuera
Réglez la vitesse de changement: appuyez directement sur « mode + » ou « mode », show d’interface: SP-XXX ,La valeur correspondante augmentera ou diminuera
Spécification:

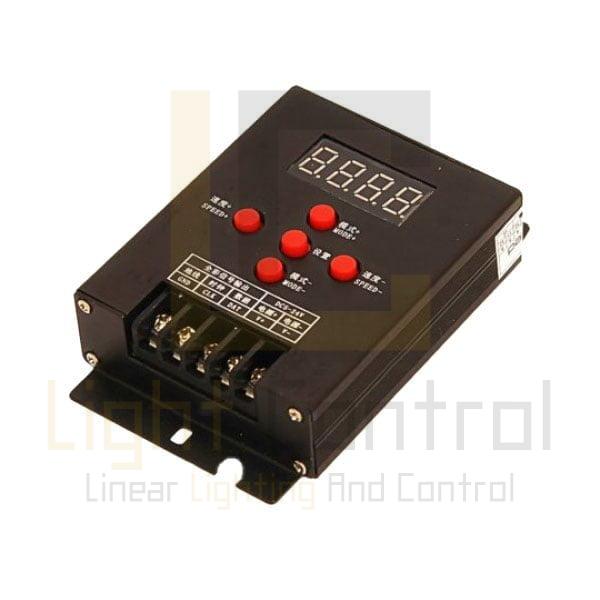

maquette : T-500
Matériel : Métal
Taille du produit : 9,8 x 6,2 x 2,2 cm
Poids du produit : 84 g
Plage de contrôle : 500 pixels
Tension d’alimentation : 5v-24v
Non programmable, plus de 60 animations stockées.
